Space Shuttle Crawler-Transporter

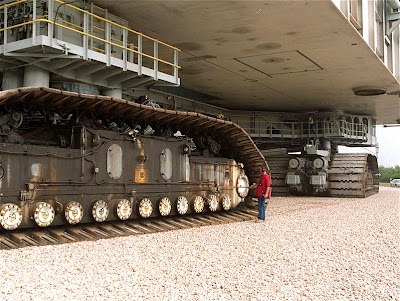

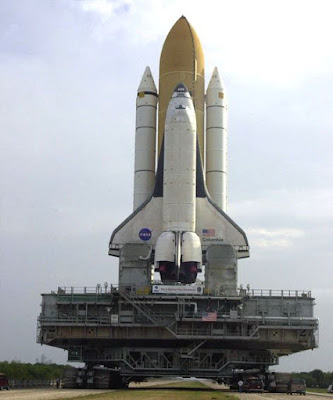

Estos vehículos especiales transportan al transbordador espacial montado sobre la plataforma lanzadora desde el edificio de ensamblaje hasta la zona de lanzamiento. Se trata de dos orugas (nombre dado a los vehículo cuya tracción se da sobre correas móviles como la de los tanques de guerra) que tienen 6,1 metros de altura, 40 m de largo y 34,7 m de ancho. Cada una pesa unos 2.700 t sin carga. Un vehículo de este tipo tiene seis orugas con 57 secciones cada una. Cada conjunto de ruedas contenido en la oruga pesa unos 907 kg.

Seguir Leyendo...



Su consumo es de 560 litros por cada milla recorrida, la distancia total es de casi 5 km..


La velocidad máxima de la oruga con el transbordador a bordo es de 1,6 km/h, mientras que sin carga tiene una velocidad máxima de 3,2 km/h.


Cada oruga es impulsada por dos motores diesel de 2.750 CV. Los motores controlan unos generadores de 1.000 kW que proveen de energía eléctrica a los 16 motores de tracción.

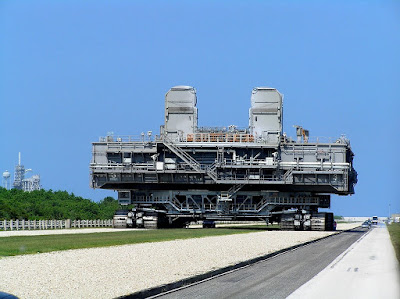

Una carretera de 39,6 m de ancho es usada por el transportador oruga en un trayecto desde el edificio de ensamblaje hasta la plataforma de lanzamiento que están separados por unos 4,8 km.


El camino consiste en dos carriles de 12 metros separados por una franja central de 15 m. Para soportar el peso de la carga total (unas 7.700 t) el camino está compuesto por cuatro capas. La parte superior es una capa de grava de río de 20,3 cm en las curvas y 10,2 cm en los trayectos rectos. Las otras capas —en sentido descendiente— son: 1,2 m de roca comprimida, 76 cm de un relleno selecto y 30 cm de un relleno compacto.


La oruga tiene un sistema de nivelación para contrarrestar los 5 grados de inclinación hasta el sitio de lanzamiento y posee además, un sistema de rayos láser que le permite ubicarse en una posición precisa.
