Los pilones de Cádiz

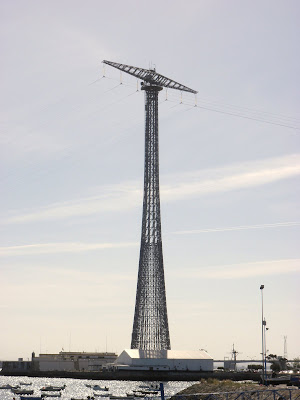

Los pilones de Cádiz son dos pilones para una línea de alta tensión de 132 kV que cruza la bahía de Cádiz en España,el motivo de ellas era llevar la electricidad desde la Central Térmica de Cádiz hasta la subestación de Matagorda, Puerto Real y así unirse a la red estatal, lo que más impresiona es su altura de 156 metros de altura, la de Cádiz y de 160, la de Puerto Real.


El comienzo del proyecto de las Torres de Cádiz fue durante finales de 1957 y concluyó en 1960.


Están diseñados para dos circuitos por el italiano A. M. Toscano y tienen una construcción muy poco convencional,este modo poco convencional de construcción fue elegido porque las fábricas de acero españolas no podían producir grandes portadores de acero en aquel entonces, cuando estas torres fueron construidas, y la importación de tales portadores era imposible debido al régimen de Franco.


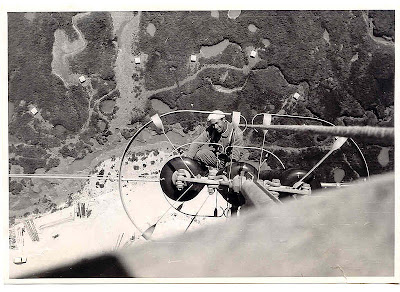

El aspecto exterior que presentan las torres –, es el de un mástil hueco de forma troncocónica cuyos perfiles dibujan una suave curvatura desde la cúspide, de 6 metros de diámetro, hasta la base, de 20,70 metros. Descansan sobre un basamento de hormigón armado y precomprimido y se coronan por un travesaño de perfil romboidal que sostiene el cableado de alta tensión que corre de torre a torre. Están construidas con un ensamblaje de piezas metálicas galvanizadas que dibujan a partir de líneas verticales, horizontales y diagonales, una retícula de rombos inscritos en rectángulos. En el interior, una escalera helicoidal recorre todo el mástil permitiendo ascender al travesaño superior.




Una torre eléctrica de diseño similar hiperboloide de revolución es la Torre de Shujov en el Rio Oka en cómo no Rusia, a continuación pongo algunas fotos de ella.



La Torre de Shújov en el Río Oká (Torre eléctricas en NiGRES) es el último pilón de electricidad hiperboloide superviviente del mundo. Está localizado en Rusia, en la vicinidad de Dzerzhinsk, 20 km al oeste de Nizhny Nóvgorod, en la margen izquierda del Río Oká. La torre era al principio una de seis diseñadas por el ingeniero ruso y científico Vladímir Shújov y se construyó entre 1927-1929. La torre de 128 metros se utilizaba como un pilón de apoyo para las líneas eléctricas de 115kV NiGRES que sobrevuelan el Río Oká. El pilón de la torre consiste en cinco secciones de celosía de acero de 25 metros, formando una única cavidad por medio de una celosía de hiperboloides de revolución. Las secciones de pilón son hechas de perfiles directos, los finales de los cuales descansan contra cimientos circulares. Los cimientos de hormigón circulares de la torre tiene un diámetro de 30 metros.
